FTI36 SignalSign
LED Warning Sign
LED Warnschild
Digital traffic sign with USB interface, three isolated trigger inputs and control via Windows application
Digitales Verkehrsschild mit USB-Schnittstelle, drei isolierten Trigger-Eingängen und Steuerung über Windows-Anwendung
-

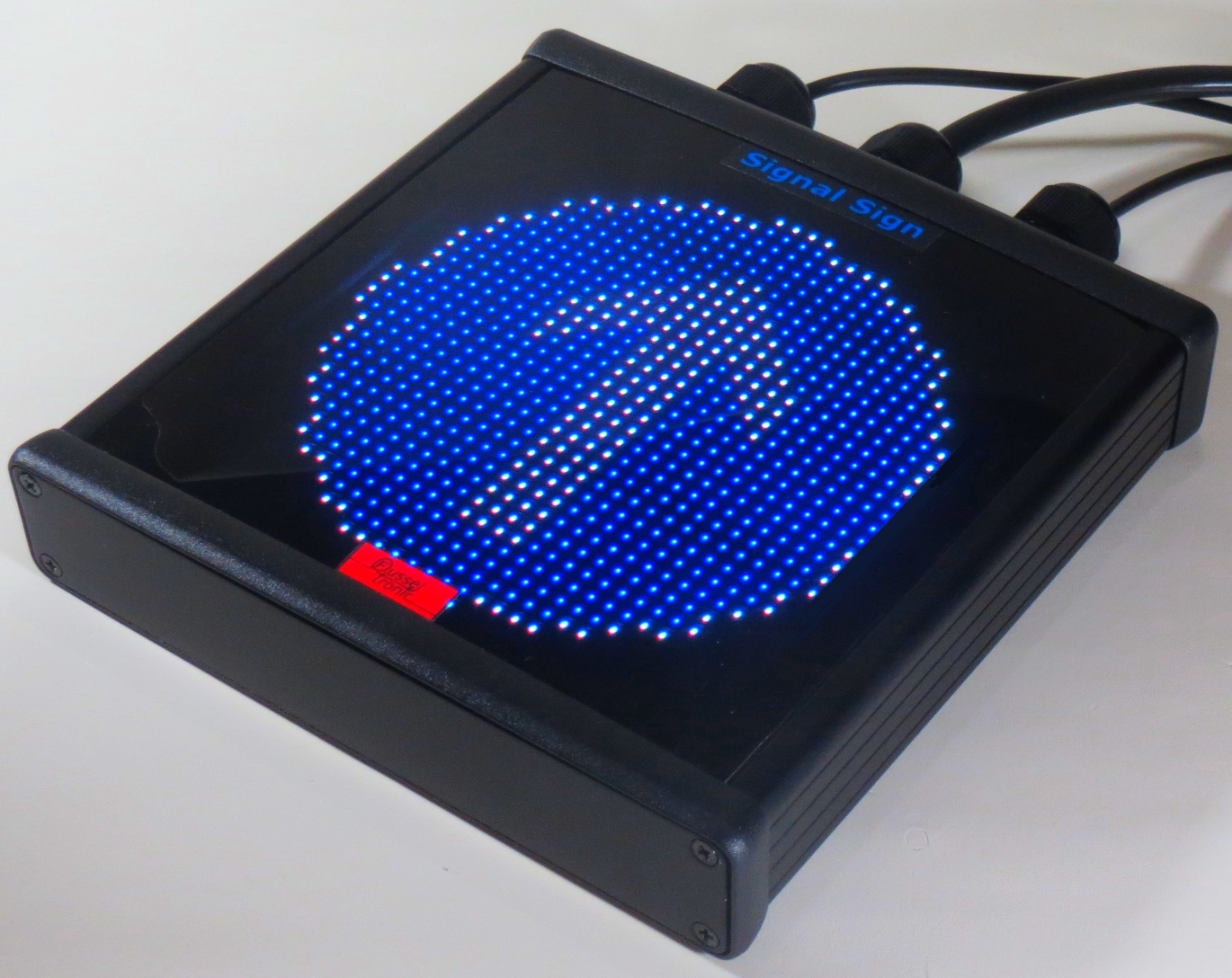

FTI36 SignalSign ("Go" Sign) -

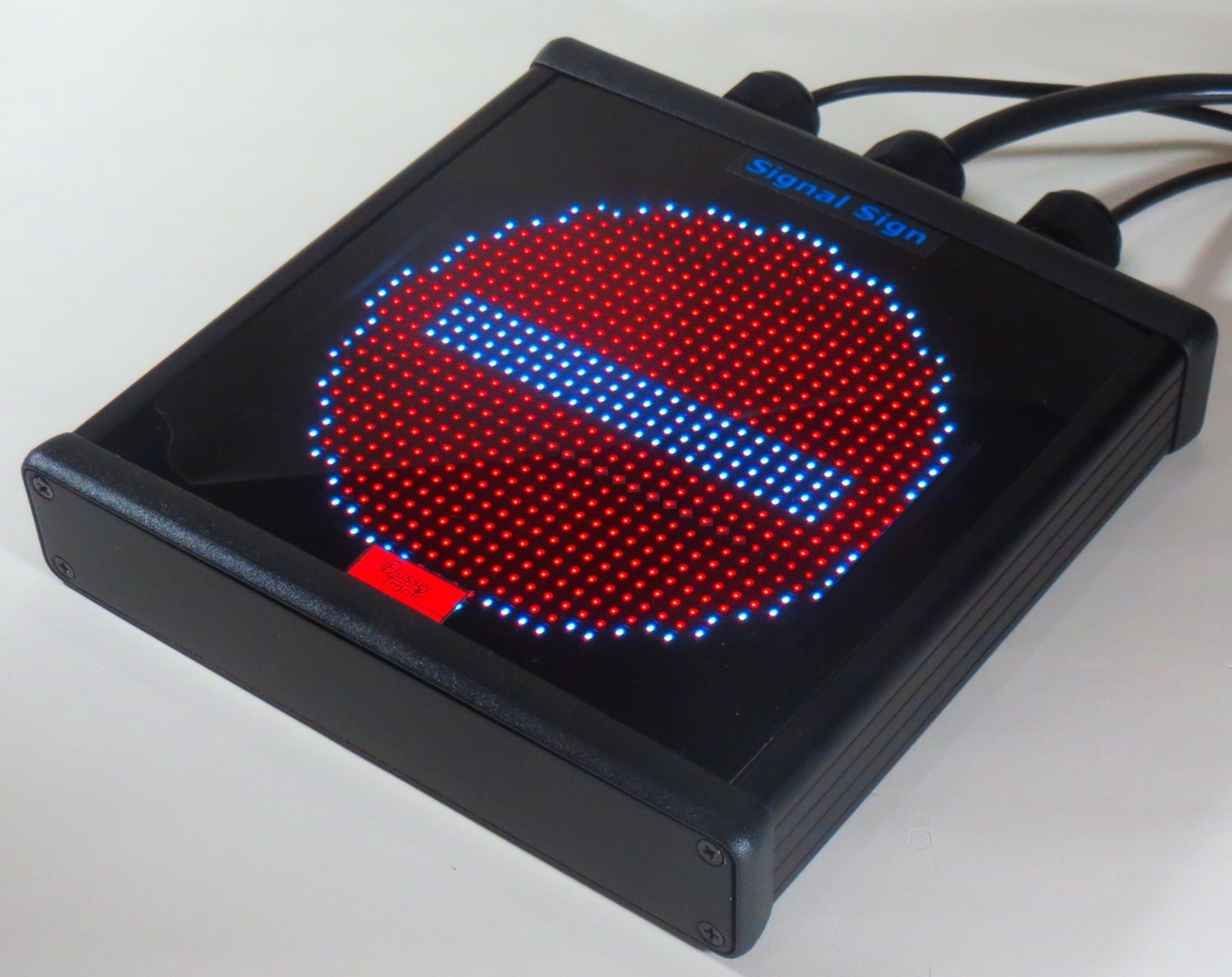

FTI36 SignalSign ("Blocked" Sign) -

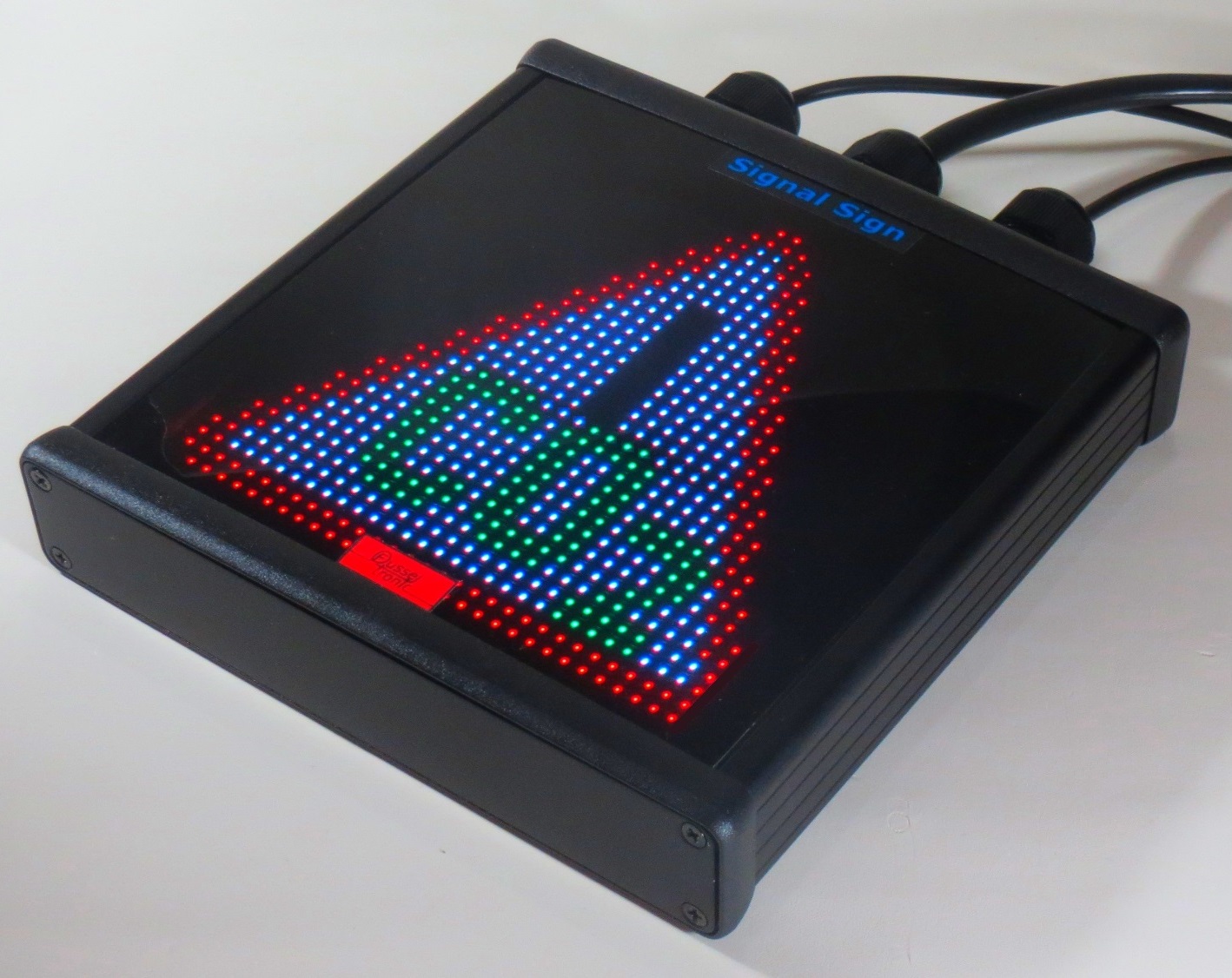

FTI36 SignalSign (CO2 Warning Sign) -

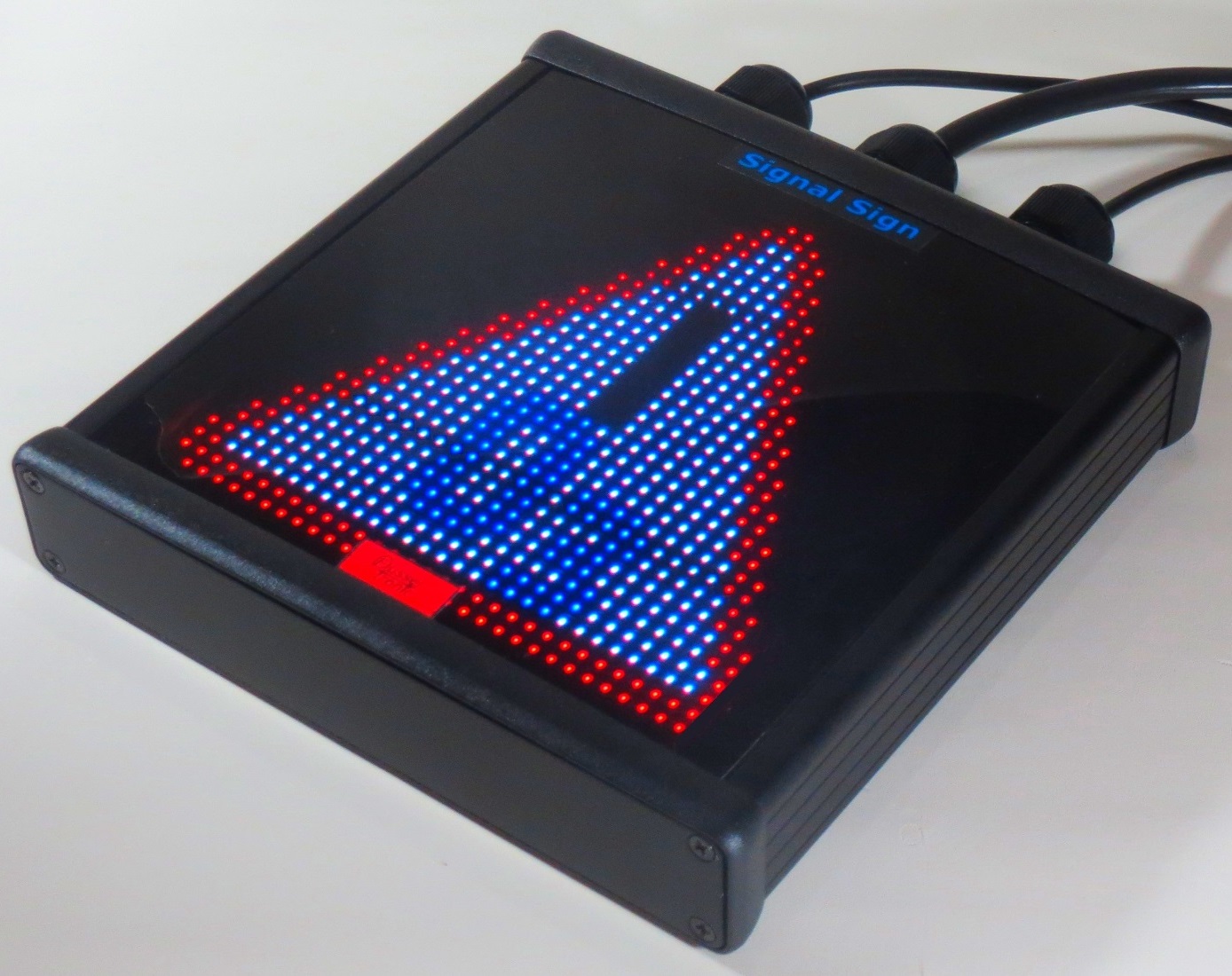

FTI36 SignalSign (O3 Warning Sign) -

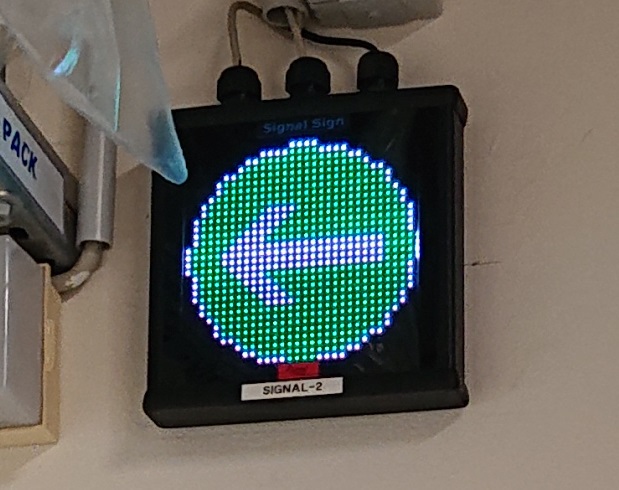

FTI36 SignalSign (Factory Mounting, "Go" Sign) -

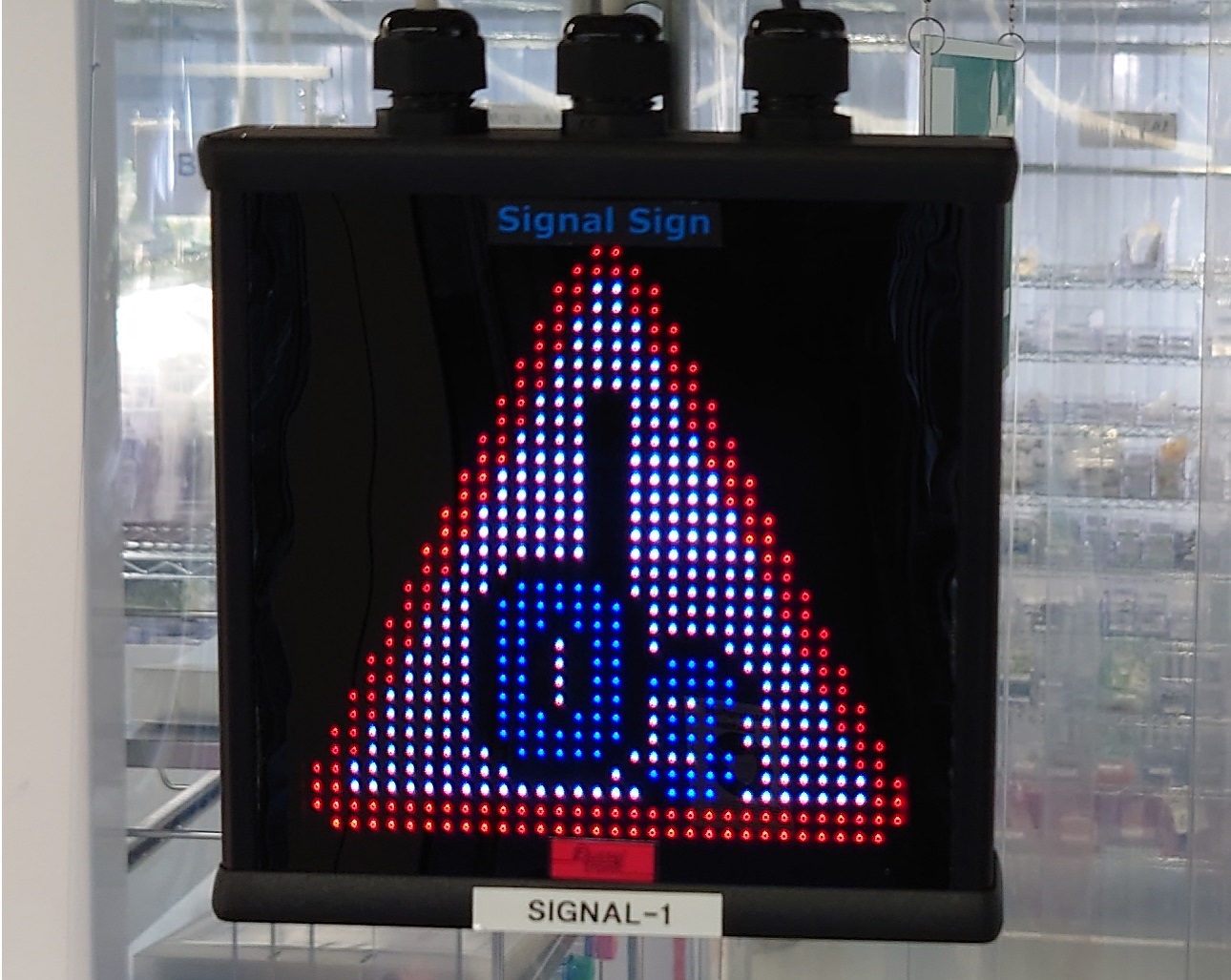

FTI36 SignalSign (Factory Mounting, "O3" Alarm) -

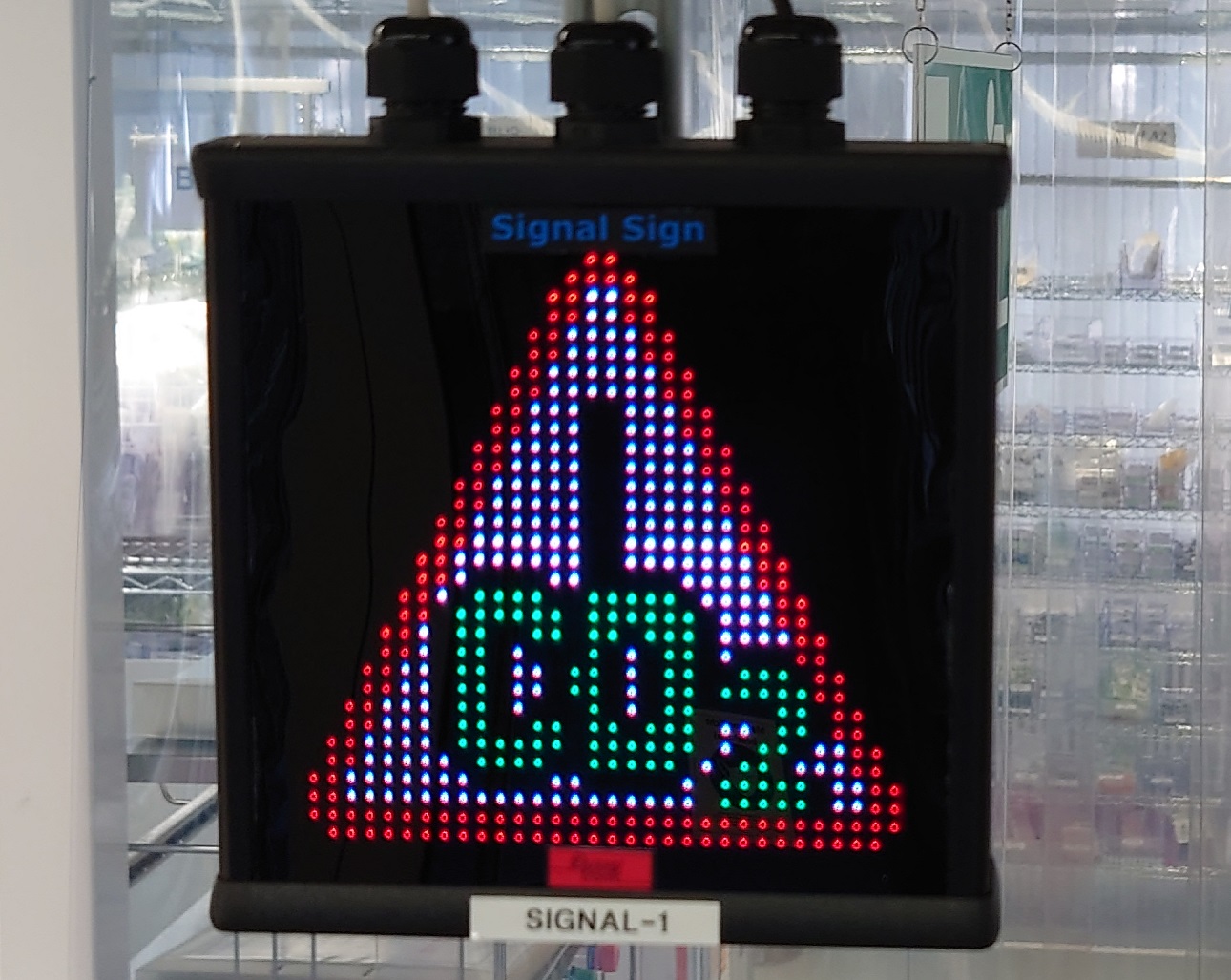

FTI36 SignalSign (Factory Mounting, "CO2" Alarm) -
FTI36 SignalSign (Ozone Display)
 |
Supply Spannungsversorgung |
24V /
10 W 5 V / 10 W (Mini USB) |
 |
Interfaces Anschlüsse |
RS232, RS485, USB 3 x isolated inputs |
 |
User-Interfaces Ein-, Ausgabe-Elemente |
32 x 32 RGB LED 105 dB(A) Speaker |
 |
Enclosure Gehäuse |
Aluminium,
PA-GF / PC IP54 165 mm x 167 mm x 30.5 mm DIN-rail mounting clamps |
 |
Environment Umwelt |
Fair Trade Fair Fabrication RoHS, No CTG, CE |
LED Warnschild / USB-Alarmzeichen / Digitales Verkehrsschild
(English below)
FTI36 SignalSign ist ein sehr helles digitales Schild.
Es können bis zu 100 Warnungen, Symbole, bzw. Piktogramme gespeichert werden.
Drei potentialfreie Eingänge können unterschiedliche Warnungen bzw. Alarme visuell - per Symbol oder einer Bilder-Sequenz - und akustisch mit einer Lautstärke von 105dB(A) auslösen.
Das Gerät ist mit einer UART- (RS232-) oder RS485- und einer USB-Schnittstelle ausgestattet, über die das Gerät konfiguriert, progammiert und gesteuert werden kann.
Natürlich lassen sich auch die gespeicherten Symbole, Piktogramme, Warnungen usw. per Software-Kommando anzeigen.
Mit der Windows-Anwendung
FTS36 SignalSign Configurator
ist dies einfach, übersichtlich und schnell möglich.
Das Hinweisschild bzw. Alarmzeichen lässt sich umfangreich individualisieren:
Eine Vielzahl von Schnittstellen (USB, RS232, RS485, RS422, Bluetooth, WLAN/WiFi, CAN, LIN) sind ebenso verfügbar,
wie die Möglichkeiten der Signalisierung (bis zu 100 Symbole, Diaserien bzw. Bildabfolgen und bis zu 105dBA lauter Summer).
Außerdem kann das Gerät mit einer Vielzahl von Sensoren ausgestattet werden (z.B. Kohlendioxid (CO2), Ozon (O3), Helligkeit, Temperatur, Feuchtigkeit, Erschütterung, Bewegung, Beschleunigung, Rauchmeldung, uvm.).
Auf Kundenwunsch kann die Firmware angepasst werden. Sodass z.B. der Status eines angeschlossenen Gerätes oder Sensors abgefragt, ausgewertet wird und die Symbole und der 105dB(A) Buzzer entsprechend dem Gerätestatus angezeigt bzw. geschaltet werden.
Das Gerät kann über die interne Mini USB-Buchse mit 5 V versorgt werden oder mit 24 V über eine weitere interne Buchse.
Alle Kabelverbindungen werden über PG-Verschraubungen zugeführt, sodass eine Spritzwasser-Dichtigkeit erreicht werden kann.
Mit diesem USB-Schild benötigen Sie für Ihr Gesamtsystem keine SPS-, LOGO-Steuerung oder ähnliches.
Das Gerät lässt sich direkt mit einem Raspberry Pi, Arduino oder ahnlichen "Einplatinencomputer" bzw. Embedded-PC's betreiben bzw. steuern.
Das RGB-Graphikdisplay hat einen sichtbaren Bereich von 128 mm x 128 mm.
FTI36 SignalSign hat die sehr kompakten Abmessungen von 165 mm x 167 mm x 30,5 mm.
An der Rückseite des Gerätes befinden sich zwei Klammern zur Befestigung auf einer Hut-Schiene.
Im Lieferumfang befindet sich ein 2 A / USB - Netzteil mit Verbindungskabel und drei Stecker für die Verbindung zu den isolierten Trigger-Eingängen.
FTI36 SignalSign ist ein sehr helles digitales Schild.
Es können bis zu 100 Warnungen, Symbole, bzw. Piktogramme gespeichert werden.
Drei potentialfreie Eingänge können unterschiedliche Warnungen bzw. Alarme visuell - per Symbol oder einer Bilder-Sequenz - und akustisch mit einer Lautstärke von 105dB(A) auslösen.
Das Gerät ist mit einer UART- (RS232-) oder RS485- und einer USB-Schnittstelle ausgestattet, über die das Gerät konfiguriert, progammiert und gesteuert werden kann.
Natürlich lassen sich auch die gespeicherten Symbole, Piktogramme, Warnungen usw. per Software-Kommando anzeigen.
Mit der Windows-Anwendung FTS36 SignalSign Configurator ist dies einfach, übersichtlich und schnell möglich.
Das Hinweisschild bzw. Alarmzeichen lässt sich umfangreich individualisieren:
Eine Vielzahl von Schnittstellen (USB, RS232, RS485, RS422, Bluetooth, WLAN/WiFi, CAN, LIN) sind ebenso verfügbar, wie die Möglichkeiten der Signalisierung (bis zu 100 Symbole, Diaserien bzw. Bildabfolgen und bis zu 105dBA lauter Summer).
Außerdem kann das Gerät mit einer Vielzahl von Sensoren ausgestattet werden (z.B. Kohlendioxid (CO2), Ozon (O3), Helligkeit, Temperatur, Feuchtigkeit, Erschütterung, Bewegung, Beschleunigung, Rauchmeldung, uvm.).
Auf Kundenwunsch kann die Firmware angepasst werden. Sodass z.B. der Status eines angeschlossenen Gerätes oder Sensors abgefragt, ausgewertet wird und die Symbole und der 105dB(A) Buzzer entsprechend dem Gerätestatus angezeigt bzw. geschaltet werden.
Das Gerät kann über die interne Mini USB-Buchse mit 5 V versorgt werden oder mit 24 V über eine weitere interne Buchse.
Alle Kabelverbindungen werden über PG-Verschraubungen zugeführt, sodass eine Spritzwasser-Dichtigkeit erreicht werden kann.
Mit diesem USB-Schild benötigen Sie für Ihr Gesamtsystem keine SPS-, LOGO-Steuerung oder ähnliches.
Das Gerät lässt sich direkt mit einem Raspberry Pi, Arduino oder ahnlichen "Einplatinencomputer" bzw. Embedded-PC's betreiben bzw. steuern.
Das RGB-Graphikdisplay hat einen sichtbaren Bereich von 128 mm x 128 mm.
FTI36 SignalSign hat die sehr kompakten Abmessungen von 165 mm x 167 mm x 30,5 mm.
An der Rückseite des Gerätes befinden sich zwei Klammern zur Befestigung auf einer Hut-Schiene.
Im Lieferumfang befindet sich ein 2 A / USB - Netzteil mit Verbindungskabel und drei Stecker für die Verbindung zu den isolierten Trigger-Eingängen.
LED Warning Sign / USB Alarm Sign / Digital Traffic Sign
FTI36 SignalSign is a very bright digital sign.
Up to 100 warnings, symbols or pictograms can be stored.
Three potential-free inputs can trigger different warnings or alarms visually - per symbol or a picture sequence - and acoustically with a volume of 105dB(A).
The device is equipped with a UART (RS232) or RS485 and a USB interface, through which the device can be configured, programmed and controlled.
Of course, the stored symbols, pictograms, warnings, etc. can also be displayed via software command.
This can be done easily, clearly and quickly with the Windows application
FTS36 SignalSign Configurator
.
The information sign or alarm sign can be extensively individualized:
A variety of interfaces (USB, RS232, RS485, RS422, Bluetooth, WLAN/WiFi, CAN, LIN) are available as well as signaling options (up to 100 symbols, slide series or image sequences and up to 105dBA loud buzzer).
In addition, the device can be equipped with a wide range of sensors (e.g. carbon dioxide (CO2), ozone (O3), brightness, temperature, humidity, vibration, motion, acceleration, smoke detection, etc.).
On customer request the firmware can be customized. So that e.g. the status of a connected device or sensor is queried, evaluated and the symbols and the 105dB(A) buzzer are displayed or switched according to the device status.
The device can be supplied with 5 V via the internal Mini USB socket or with 24 V via another internal socket.
All cable connections are supplied via PG glands, so that a splash water tightness can be achieved.
With this USB sign you do not need a PLC, LOGO control or similar for your overall system.
The device can be operated or controlled directly with a Raspberry Pi, Arduino or similar "single board computer" or embedded PC's.
The RGB graphic display has a visible area of 128 mm x 128 mm.
FTI36 SignalSign has the very compact dimensions of 165 mm x 167 mm x 30.5 mm.
On the back of the device there are two brackets for mounting on a DIN-rail.
The scope of delivery includes a 2 A / USB - power supply with connection cable and three plugs for connection to the isolated trigger inputs.
FTI36 SignalSign is a very bright digital sign.
Up to 100 warnings, symbols or pictograms can be stored.
Three potential-free inputs can trigger different warnings or alarms visually - per symbol or a picture sequence - and acoustically with a volume of 105dB(A).
The device is equipped with a UART (RS232) or RS485 and a USB interface, through which the device can be configured, programmed and controlled.
Of course, the stored symbols, pictograms, warnings, etc. can also be displayed via software command.
This can be done easily, clearly and quickly with the Windows application FTS36 SignalSign Configurator .
The information sign or alarm sign can be extensively individualized:
A variety of interfaces (USB, RS232, RS485, RS422, Bluetooth, WLAN/WiFi, CAN, LIN) are available as well as signaling options (up to 100 symbols, slide series or image sequences and up to 105dBA loud buzzer).
In addition, the device can be equipped with a wide range of sensors (e.g. carbon dioxide (CO2), ozone (O3), brightness, temperature, humidity, vibration, motion, acceleration, smoke detection, etc.).
On customer request the firmware can be customized. So that e.g. the status of a connected device or sensor is queried, evaluated and the symbols and the 105dB(A) buzzer are displayed or switched according to the device status.
The device can be supplied with 5 V via the internal Mini USB socket or with 24 V via another internal socket.
All cable connections are supplied via PG glands, so that a splash water tightness can be achieved.
With this USB sign you do not need a PLC, LOGO control or similar for your overall system.
The device can be operated or controlled directly with a Raspberry Pi, Arduino or similar "single board computer" or embedded PC's.
The RGB graphic display has a visible area of 128 mm x 128 mm.
FTI36 SignalSign has the very compact dimensions of 165 mm x 167 mm x 30.5 mm.
On the back of the device there are two brackets for mounting on a DIN-rail.
The scope of delivery includes a 2 A / USB - power supply with connection cable and three plugs for connection to the isolated trigger inputs.
