FTI50 SignalAdapter
USB hub with RS232 and RS485 converter
USB-Hub mit RS232- und RS485- Wandler

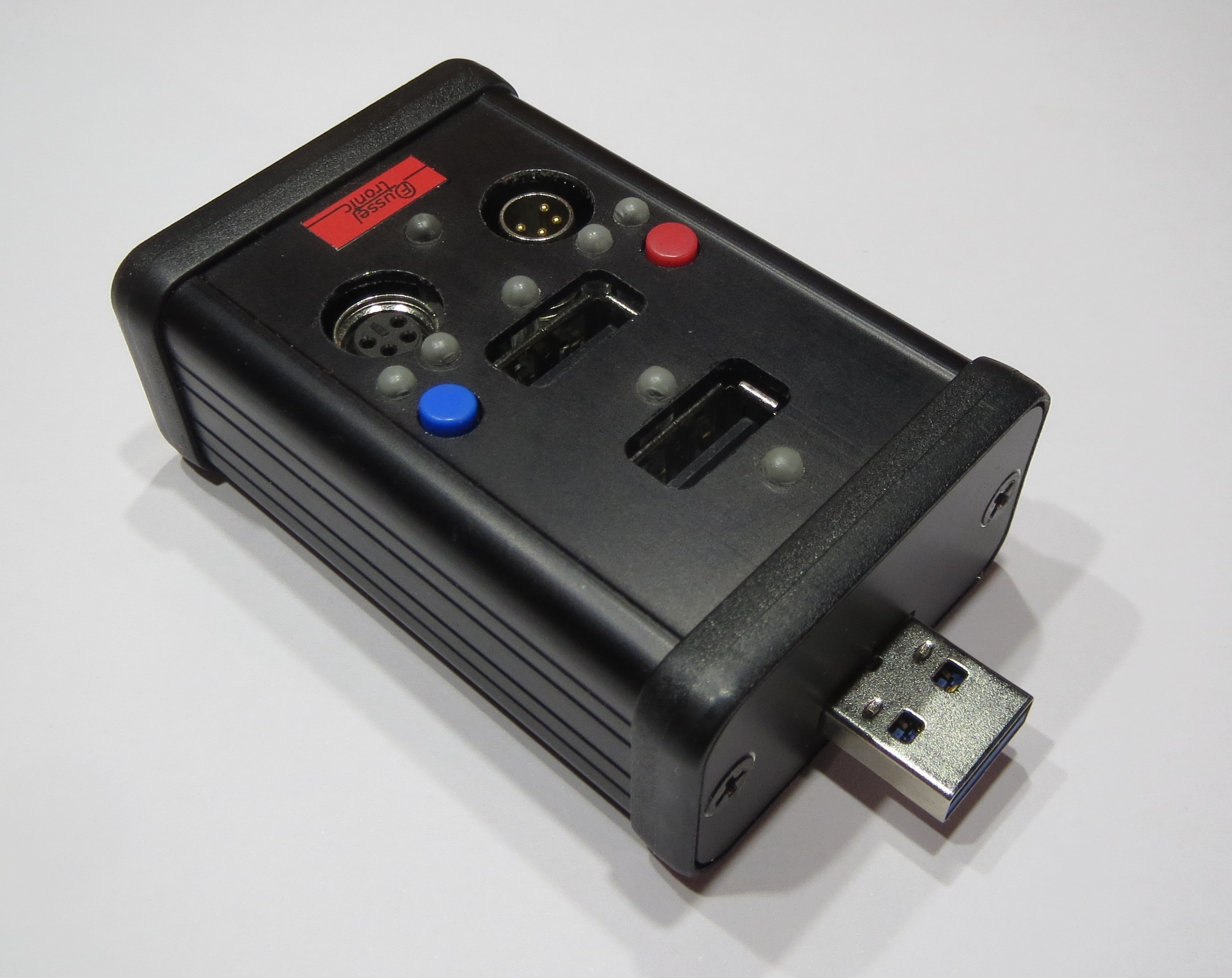

Compact device that combines one RS232, one RS485 and two USB interfaces in one device
Kompaktes Gerät das eine RS232-, eine RS485- und zwei USB- Schnittstellen in einem Gerät vereint
 |
Supply Spannungsversorgung |
5 V / 5 W (USB Type A) |
 |
Interfaces Anschlüsse |
1 x RS232 1 x RS485 2 x USB Type A |
 |
User-Interfaces Ein-, Ausgabe-Elemente |
8 x LED's 60 dB(A) Speaker 2 x Buttons |
 |
Enclosure Gehäuse |
Aluminium,
PA-GF / PC IP40 66 mm x 45 mm x 25 mm |
 |
Environment Umwelt |
Fair Trade Fair Fabrication RoHS, No CTG, CE |
USB-Hub mit integriertem RS232- und RS485- Wandler und schaltbarer 24V-Spannungsversorgung
(English below)
FTI50 SignalAdapter ist ein sehr kompaktes Gerät zum Anschluss an Ihr Notebook.
Das Gerät erweitert einen USB-Anschluss Ihres Computers um zwei USB-Ports und zusätzlich um eine RS232- und eine RS485-Schnittstelle.
Außerdem stellt das Gerät eine 24V - Spannungsversorgung zur Verfügung (generiert aus der USB-Versorgung mittels Aufwärtswandler).
Die zwei USB-Ports stehen an je einer USB Typ A-Buchse, die RS232-Schnittstelle an einer 9 pol. D-SUB-Buchse und einem M8-Stecker, und die RS485-Schnittstelle an einer M8-Buchse zur Verfügung.
Die 24V-Spannungsversorgung kann - mittels Taster - an die D-SUB- und die M8-Buchse geschaltet werden.
Bevor diese Spannung an die Buchse gelegt wird, prüft das Gerät das vorhandensein von Signalpegeln. Ist dies der Fall, verweigert das Gerät das Einschalten der Spannung.
Zwei Tastschalter, acht LED's und ein Miniatur-Lautsprecher dienen der Interaktion mit dem Benutzer.
FTI56 Signal Meter hat die sehr kompakten Abmessungen von 66 mm x 45 mm x 25 mm (ohne USB-Stecker).
FTI50 SignalAdapter ist ein sehr kompaktes Gerät zum Anschluss an Ihr Notebook.
Das Gerät erweitert einen USB-Anschluss Ihres Computers um zwei USB-Ports und zusätzlich um eine RS232- und eine RS485-Schnittstelle.
Außerdem stellt das Gerät eine 24V - Spannungsversorgung zur Verfügung (generiert aus der USB-Versorgung mittels Aufwärtswandler).
Die zwei USB-Ports stehen an je einer USB Typ A-Buchse, die RS232-Schnittstelle an einer 9 pol. D-SUB-Buchse und einem M8-Stecker, und die RS485-Schnittstelle an einer M8-Buchse zur Verfügung.
Die 24V-Spannungsversorgung kann - mittels Taster - an die D-SUB- und die M8-Buchse geschaltet werden.
Bevor diese Spannung an die Buchse gelegt wird, prüft das Gerät das vorhandensein von Signalpegeln. Ist dies der Fall, verweigert das Gerät das Einschalten der Spannung.
Zwei Tastschalter, acht LED's und ein Miniatur-Lautsprecher dienen der Interaktion mit dem Benutzer.
FTI56 Signal Meter hat die sehr kompakten Abmessungen von 66 mm x 45 mm x 25 mm (ohne USB-Stecker).
USB hub with integrated RS232 and RS485 converter and switchable 24V power supply

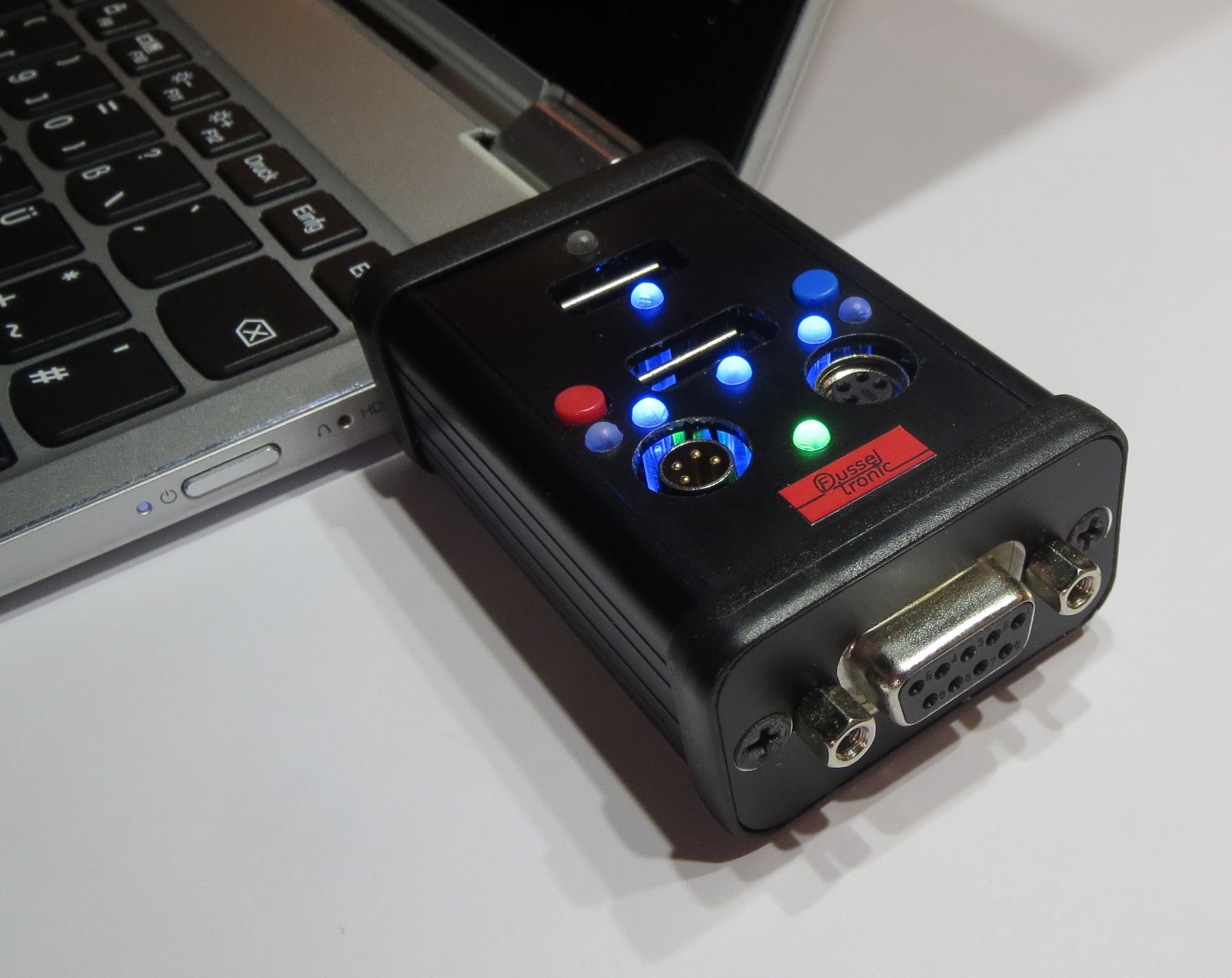

FTI50 SignalAdapter is a very compact device to connect to your notebook.
The device extends a USB port of your computer by two USB ports and additionally by a RS232 and a RS485 interface.
In addition, the device provides a 24V - power supply (generated from the USB supply using a boost converter).

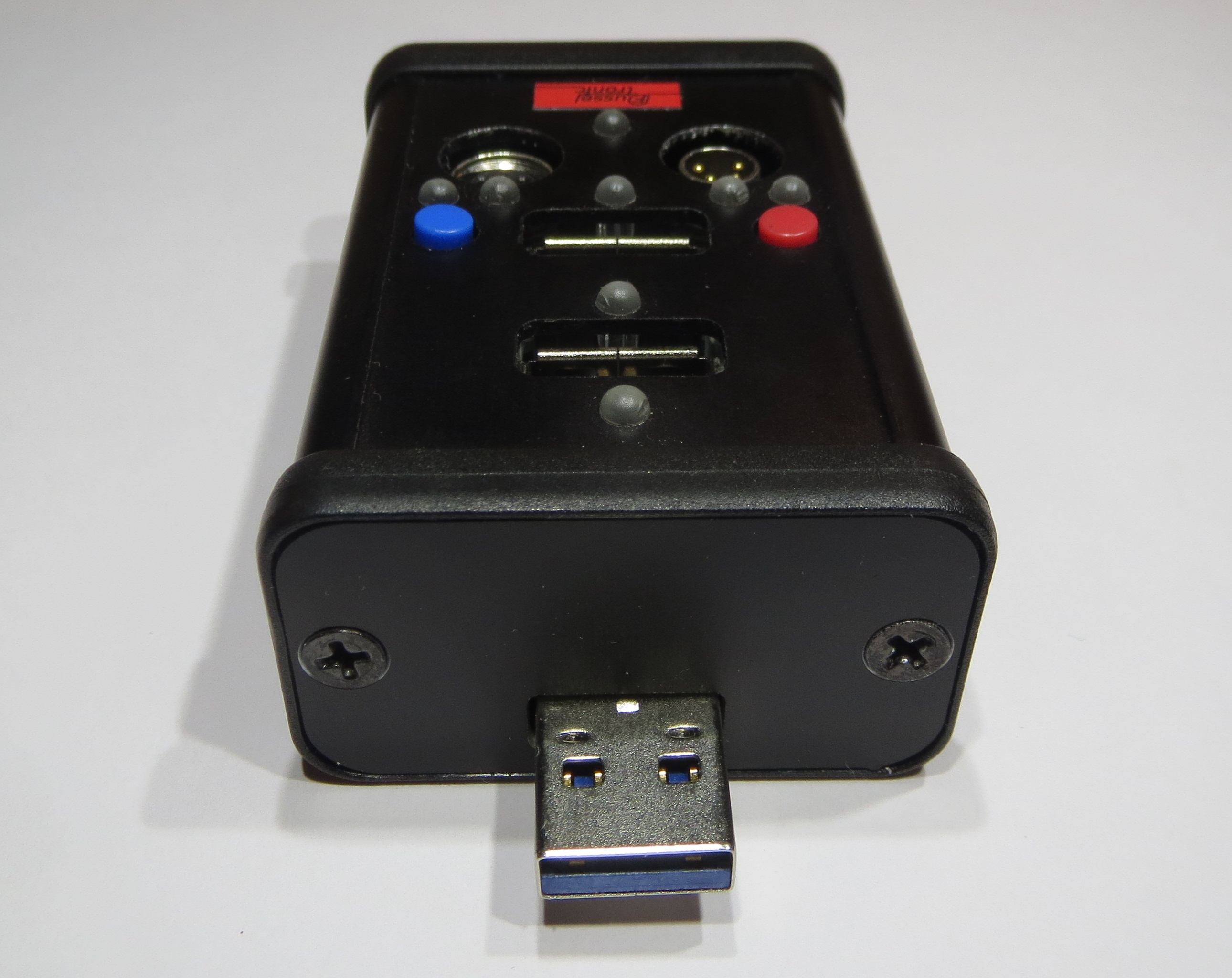

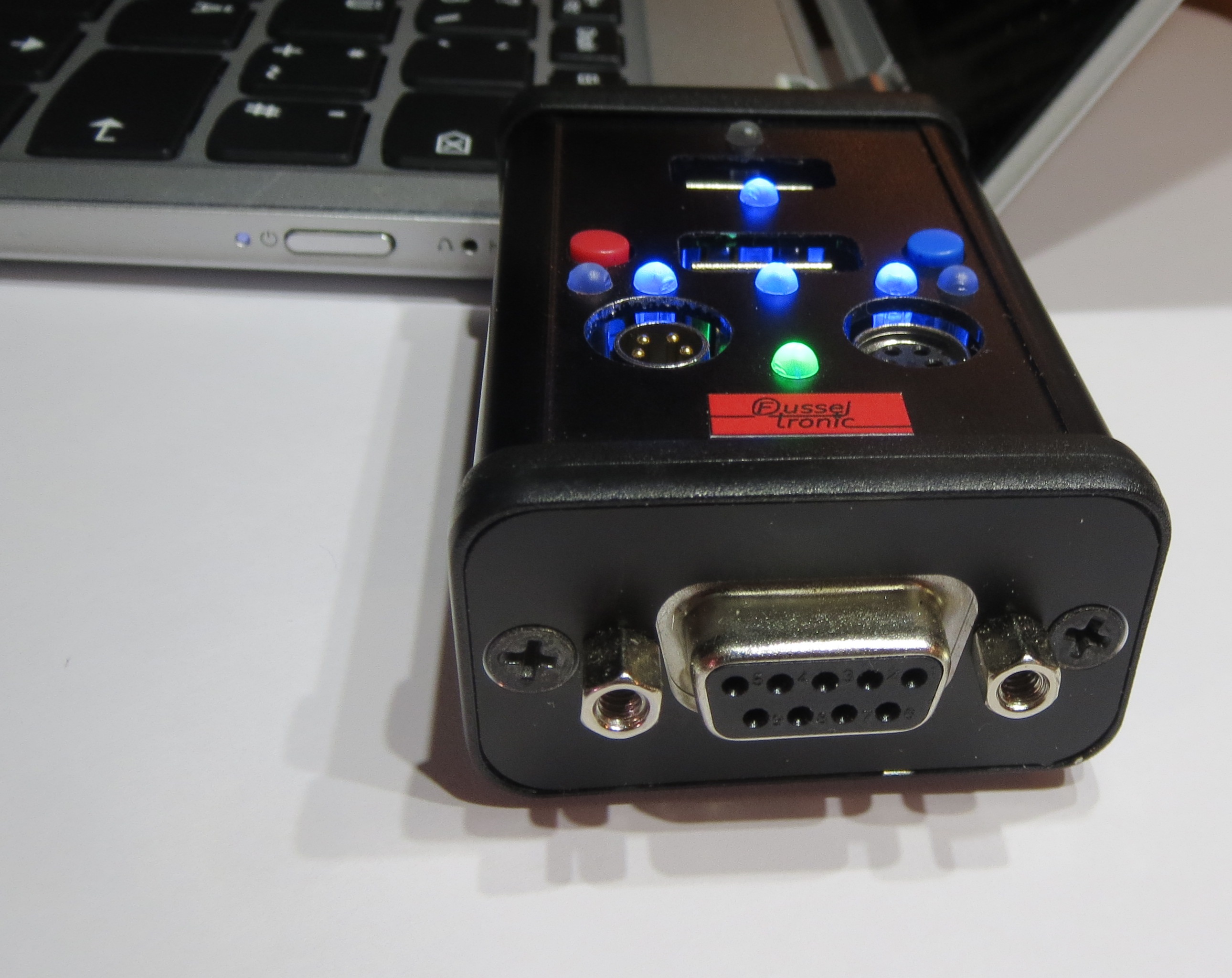

The two USB ports are each available at a USB type A socket, the RS232 interface at a 9-pin D-SUB socket and an M8 connector, and the RS485 interface at an M8 socket.
The 24V power supply can be switched - by means of a pushbutton - to the D-SUB and the M8 socket.
Before this voltage is applied to the socket, the device checks the presence of signal levels. If this is the case, the device refuses to switch on the voltage.

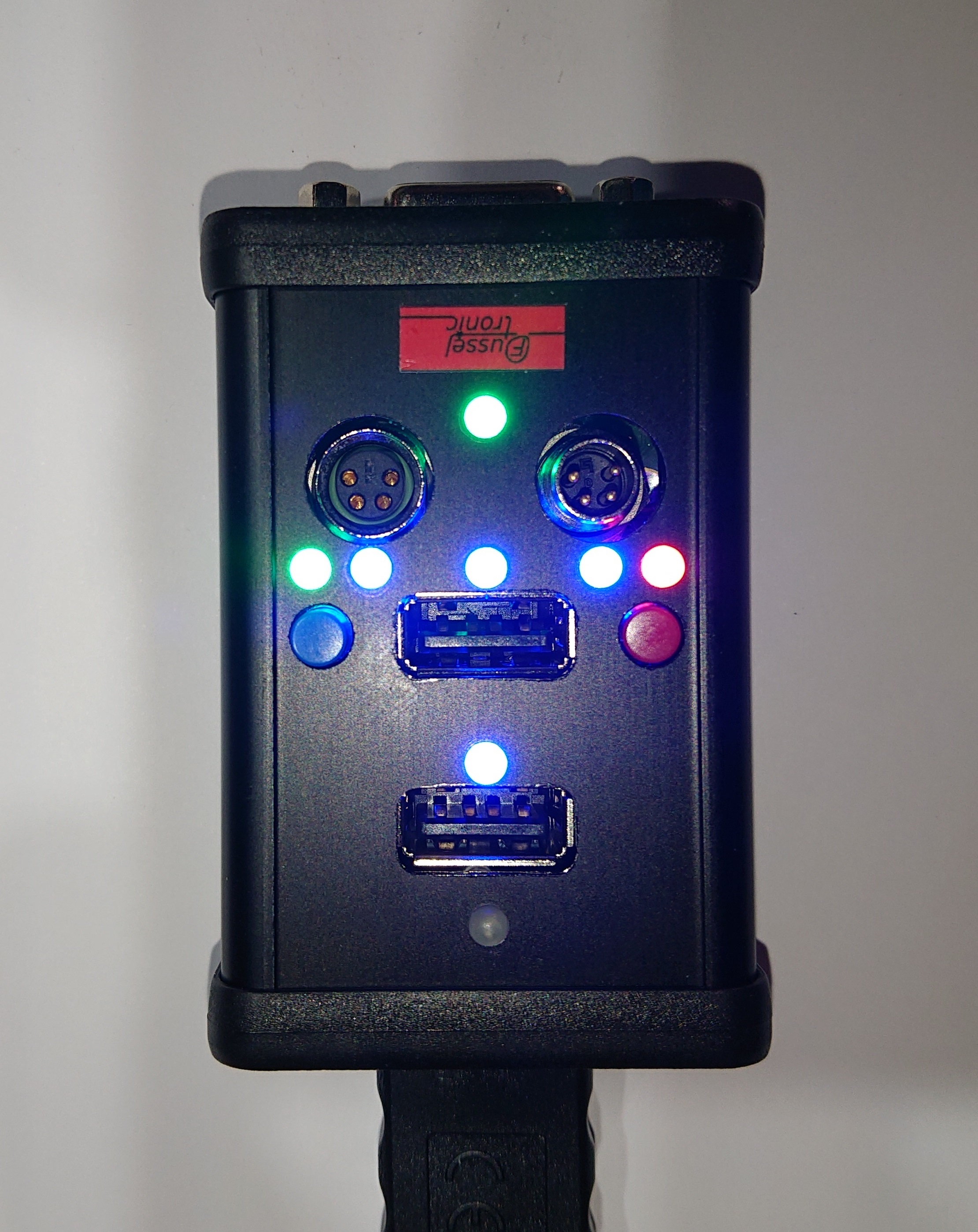

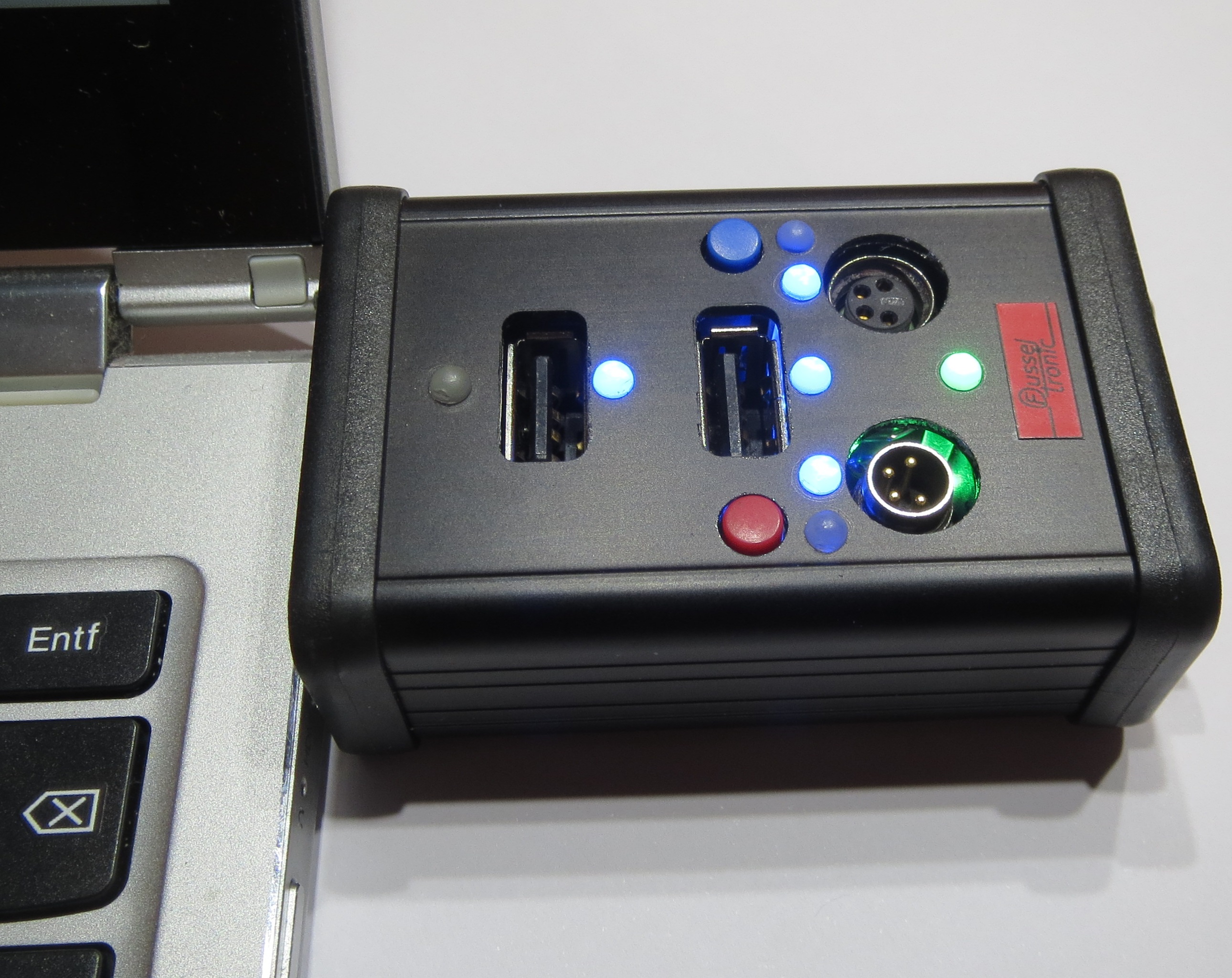

Two pushbutton switches, eight LEDs and a miniature speaker are used to interact with the user.
FTI56 Signal Meter has the very compact dimensions of 66 mm x 45 mm x 25 mm (without USB connector).
FTI50 SignalAdapter is a very compact device to connect to your notebook.
The device extends a USB port of your computer by two USB ports and additionally by a RS232 and a RS485 interface.
In addition, the device provides a 24V - power supply (generated from the USB supply using a boost converter).
The two USB ports are each available at a USB type A socket, the RS232 interface at a 9-pin D-SUB socket and an M8 connector, and the RS485 interface at an M8 socket.
The 24V power supply can be switched - by means of a pushbutton - to the D-SUB and the M8 socket.
Before this voltage is applied to the socket, the device checks the presence of signal levels. If this is the case, the device refuses to switch on the voltage.
Two pushbutton switches, eight LEDs and a miniature speaker are used to interact with the user.
FTI56 Signal Meter has the very compact dimensions of 66 mm x 45 mm x 25 mm (without USB connector).
